치닝디핑에 행보드 설치 후기 및 방법 공유(비스트메이커 설치, 스마트클라임 설치)

안녕하세요 클라이머 여러분 유목토끼입니다.
오늘은 치닝디핑에 행보드(스마트 클라임 - 베타그립) 를 설치한 후기와 방법을 공유 해보고자 합니다.

클라이머라면 집에다가 비스트메이커(혹은 그와 비슷한 행보드들)을 설치하고 싶을 것입니다.
하지만 집 문틀이나 벽에 설치하기는 쉽지 않기때문에 치닝디핑에다가 설치를 시도 하려는 분이 많으신데요.
막상 설치하려고 보면 어디서 부터 시작해야될지 막막하실 것 같아서 설치한 후기와, 방법을 공유 드리고자 합니다.

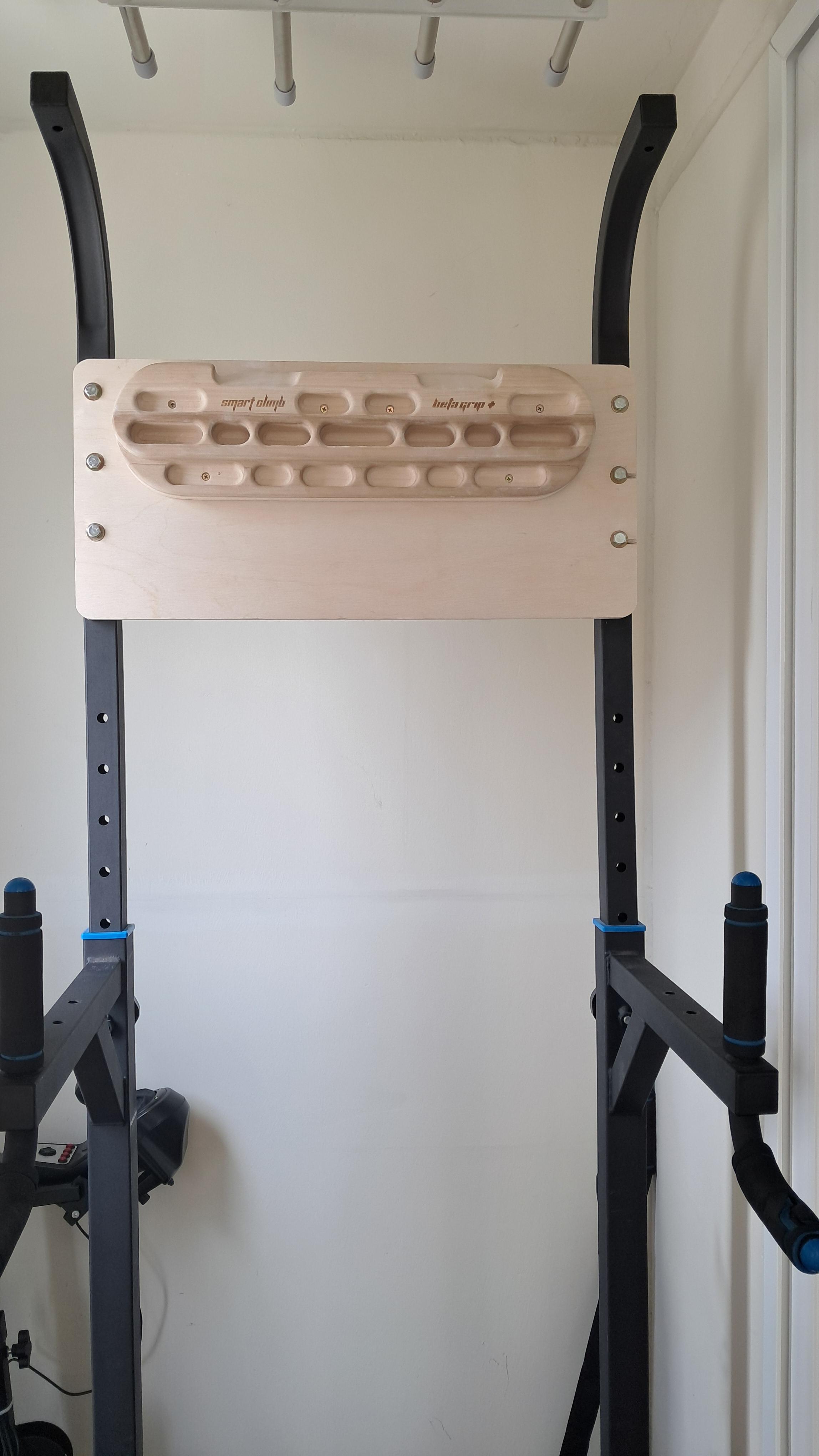

일단 저희집에 설치한 상태입니다.
행보드는 스마트 클라임사의 베타그립을 설치했습니다.

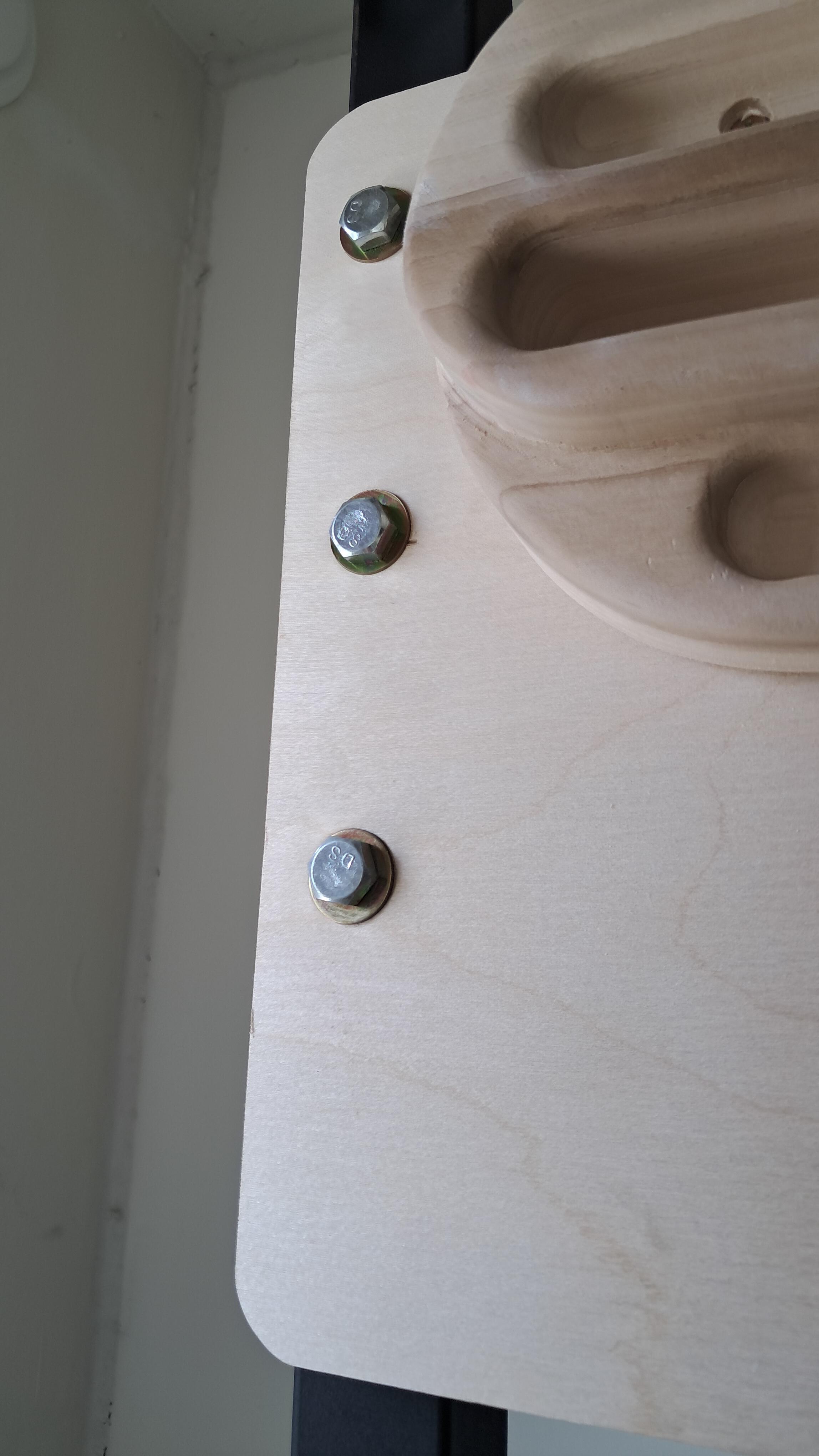

저는 자작나무 합판 18t짜리에 10mm볼트 6개를 꼽아서 고정을 했는데요, 한 80~90kg되는 사람이 써도 문제 없이 버텼습니다.
반동만 안주면 큰 문제없이 사용할 수 있을 것 같습니다.

이걸 설치하고 매일마다 트레이닝 하니까 확실히 손가락 힘이 좀 늘어 난 것 같습니다.

다만 원래 설치하려던 비스트메이커가 아니라 스마트클라임 제품을 설치하다 보니 약간 아쉬운점도 있었는데요.

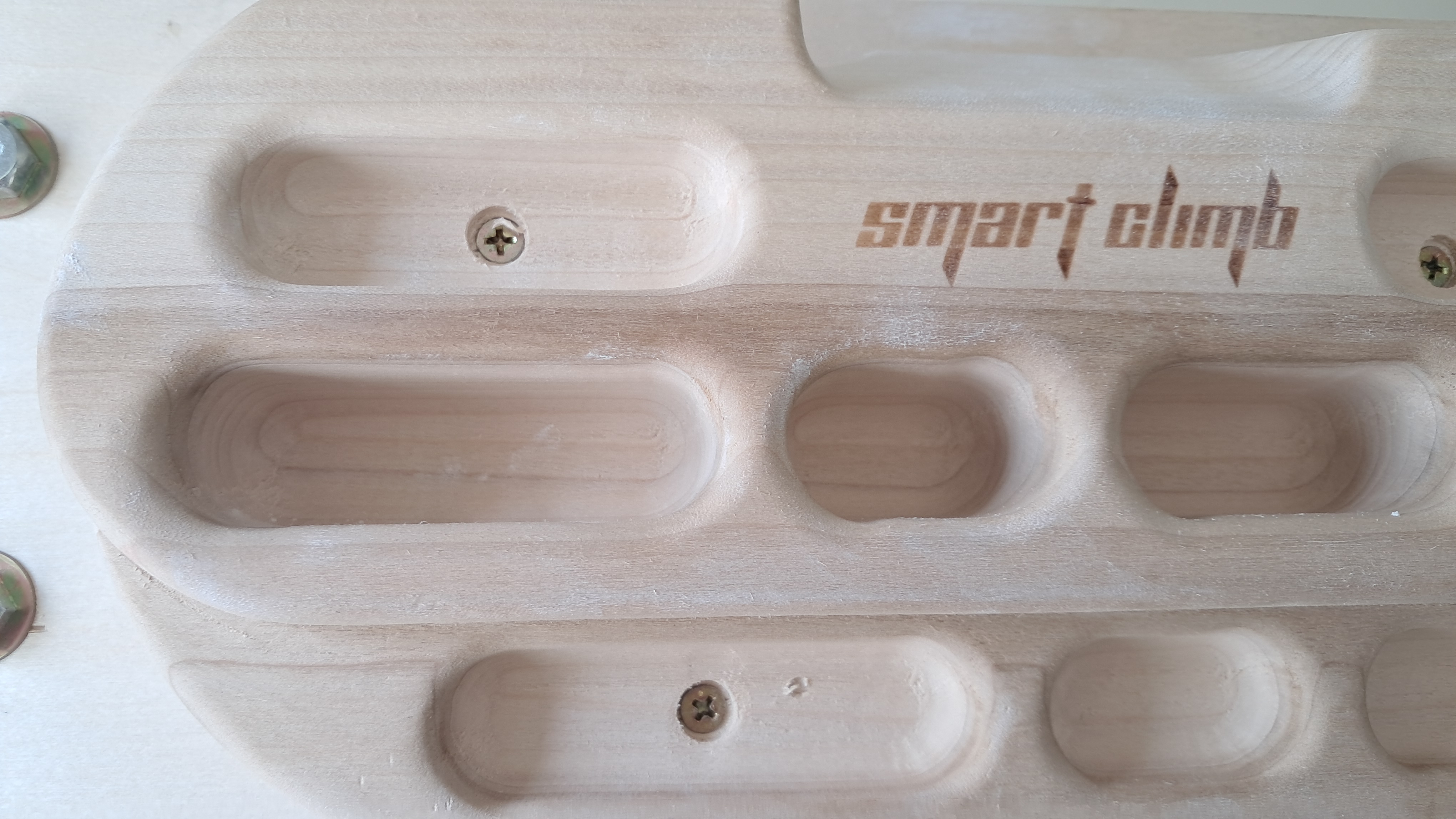

비스트 메이커에비해 스마트클라임은 좀 미끄러워서 잘 안잡힌다는 단점이 있었습니다.
비스트메이커는 암장에 있는걸 쓴거라 사람들이 초크도 묻히고 해서 그런건진 모르겠지만.... 비스트메이커에선 잡히는 그립이 스마트클라임에서는 잘 안잡히더라구요.

여튼, 이제 설치방법을 소개시켜드리겠습니다.

1. 치닝디핑 선정

치닝디핑을 가지고 있지 않으시다면 치닝디핑을 사야할텐데요.
행보드를 설치하기 위한 치닝디핑은 크게 2가지가 있다고 봅니다.

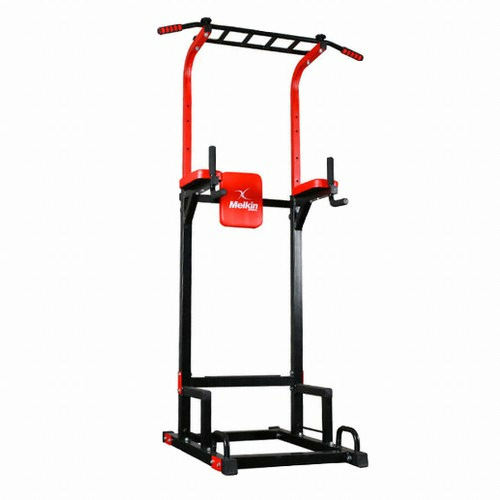

바로 윗단이 휘어진것과 안휘어진 것입니다.

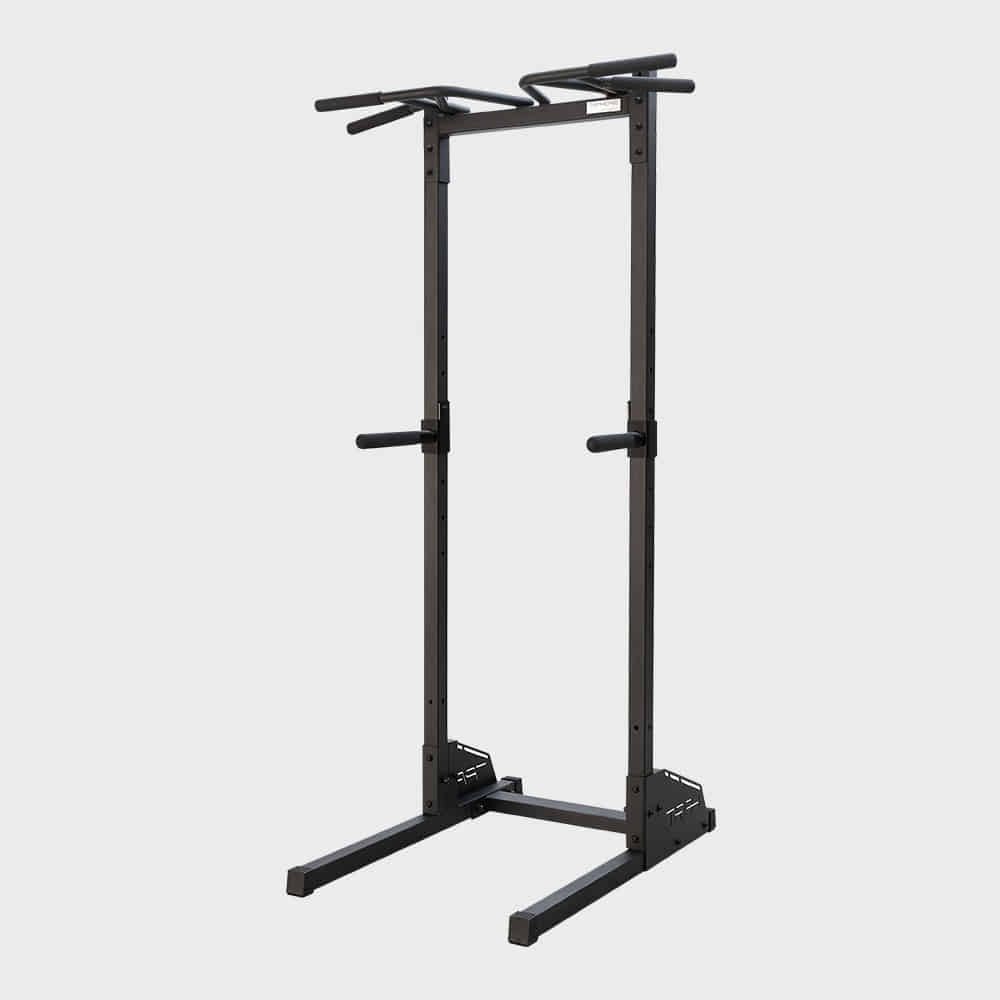

행보드 설치를 위해선 안 휘어진걸 추천드립니다.
저는 휘어진게 이미 있어서 휘어진걸로 했지만, 휘어진 부분을 아예 못쓰다보니 그 높이만큼 최대높이를 손해 보고, 안전성도 조금 떨어집니다.

그리고 치닝디핑의 세로프레임은 무조건 네모난 각파이프 타입이여야 합니다.

이런 둥근 타입은 가공도 힘들고, 볼트체결시에 접지면이 작아 안전성이 떨어질 수 있으니 사기전에 꼭 체크하세요.
이미 이런 치닝디핑을 가지신 분은..... 다른 방법을 찾아 보셔야 될 것 같습니다.

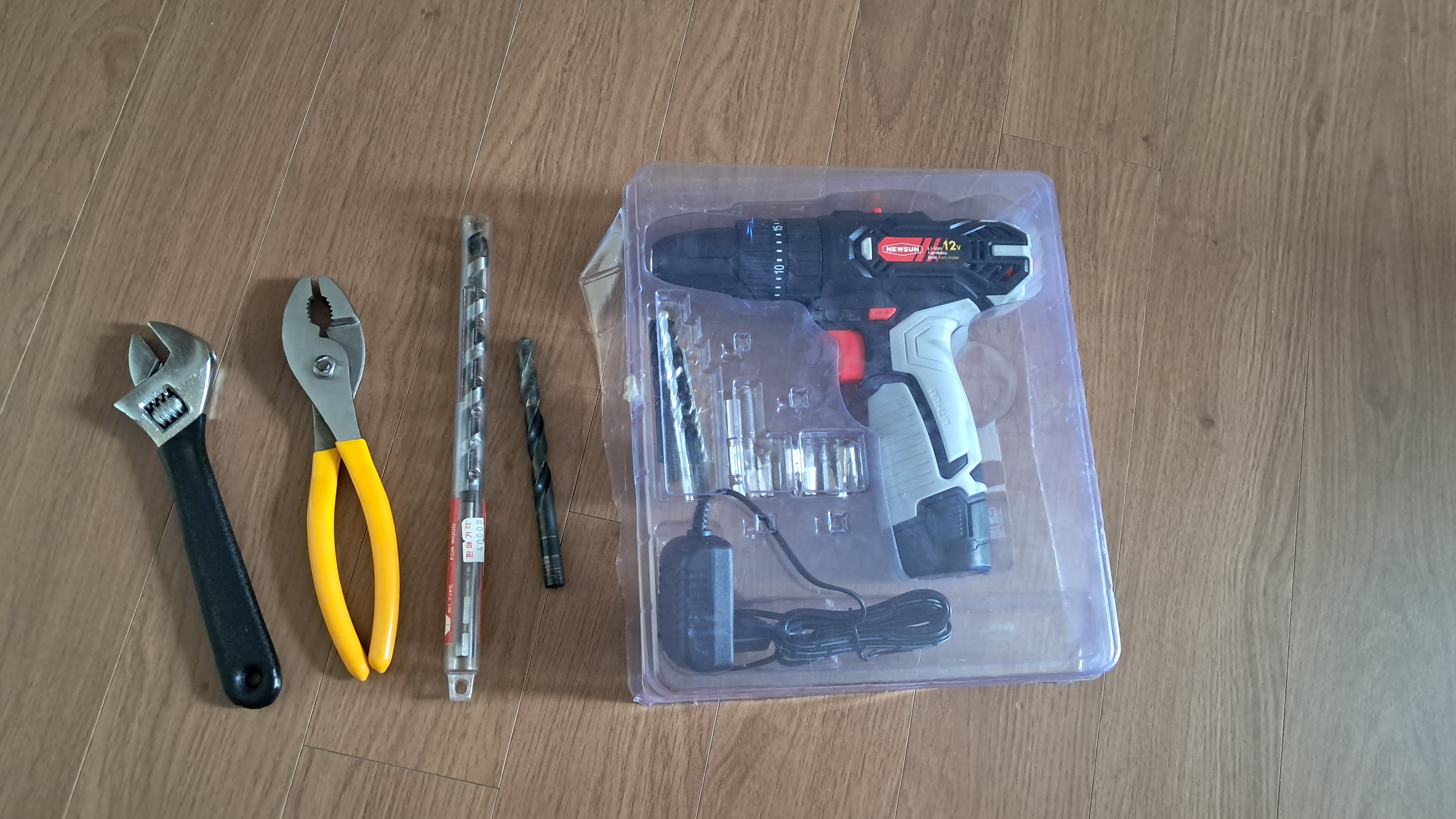

2. 준비물(도구) : 약 20,000원(드릴미포함)

  - 전동드릴(30Nm 이상) : 50,000 ~ 100,000원 가량

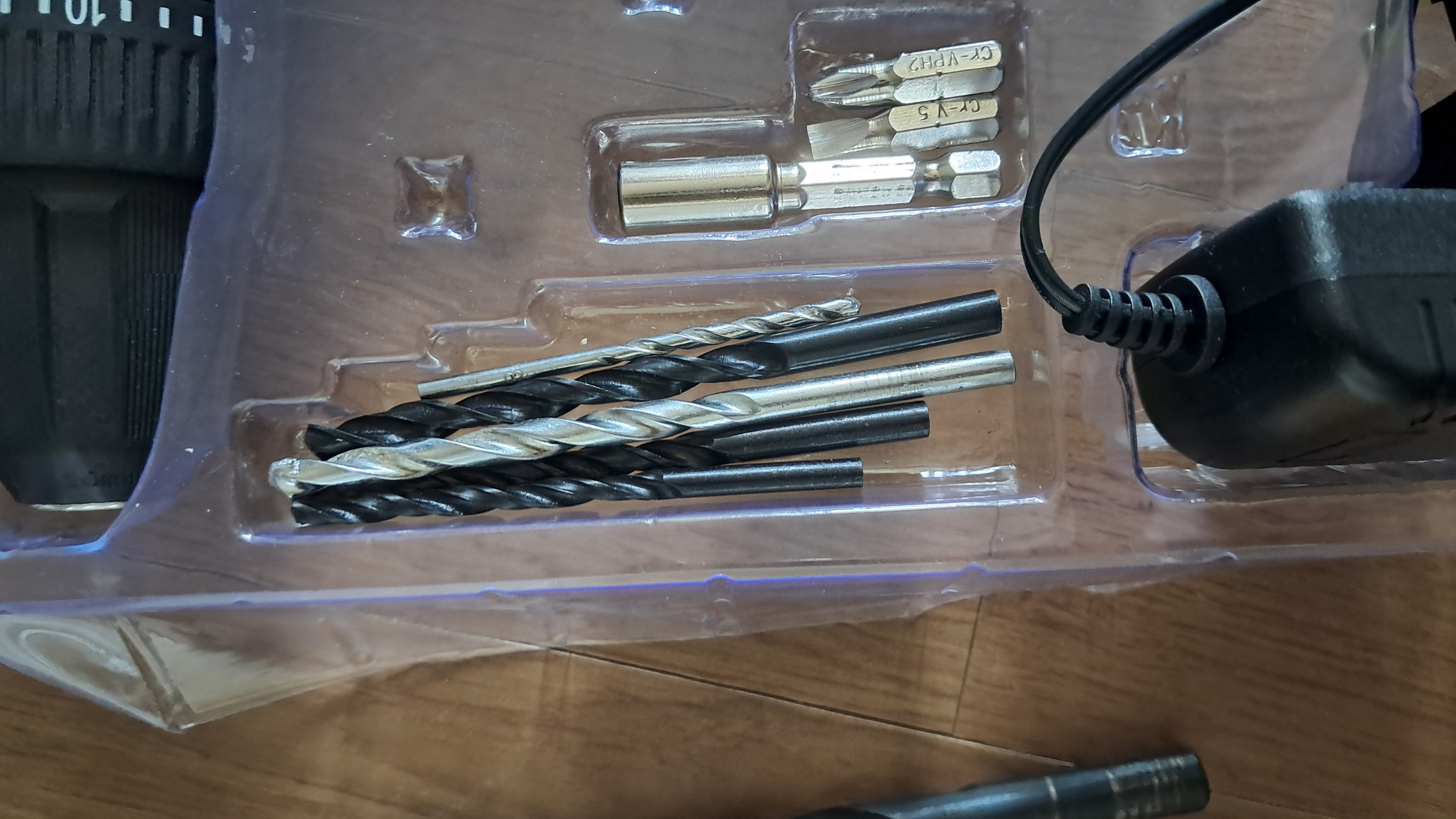

  - 금속용 드릴날(10mm또는 12mm 1개, 4~6mm1개) : 개당 5,000원 가량
  - 나무용 드릴날(12mm) : 약 6,000
  - 몽키스패너 2개 또는 몽키1개 플라이어 1개 : 다이소꺼 개당 3,000원
  - 니퍼(필요할 수도 없을수도)

10mm 든 12mm든 한번에 뚫는건어렵습니다. 4~6mm 되는 작은 드릴도 있는게 좋습니다.

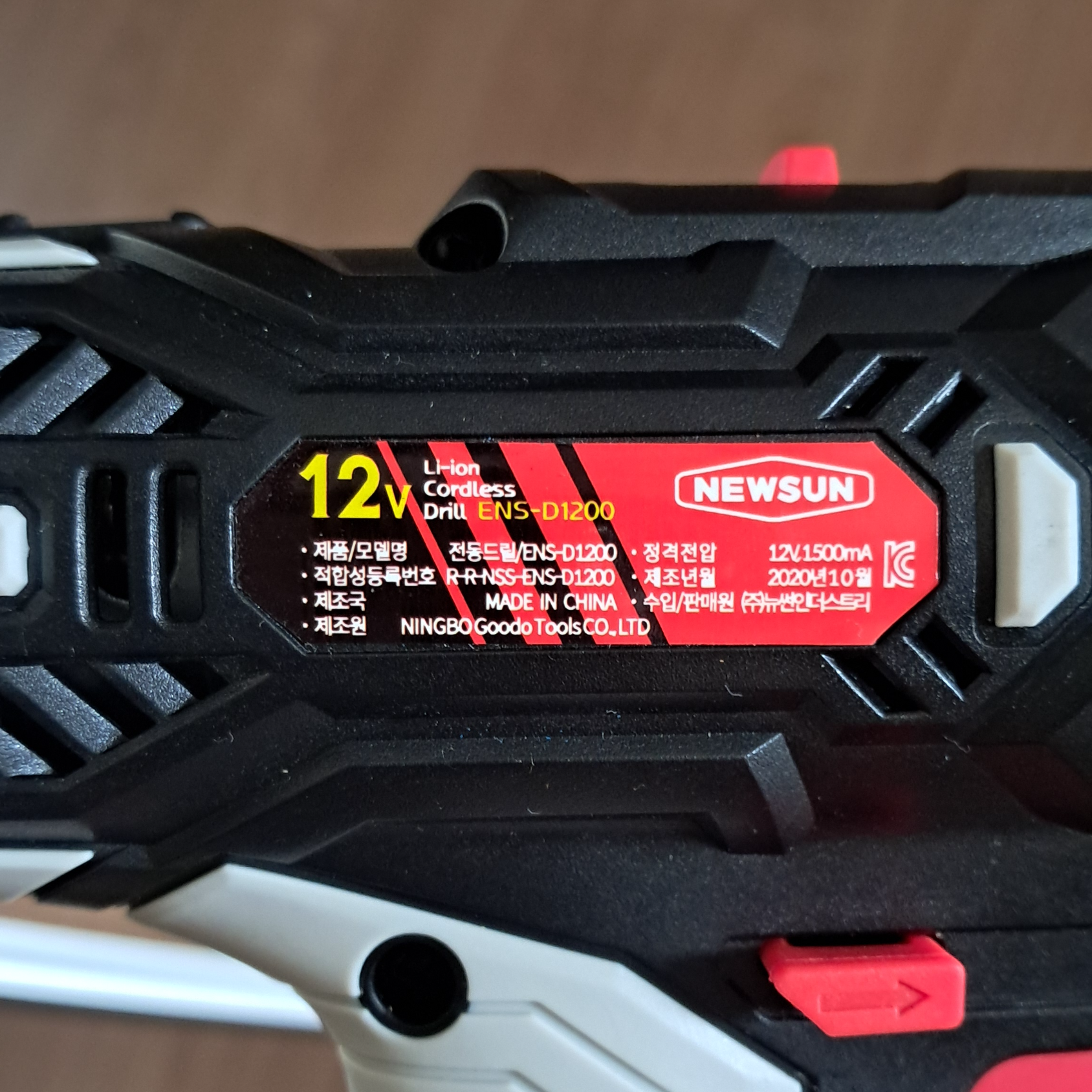

저는 드릴을 12V를 썼는데 더 쌘걸 쓰시는걸 추천드립니다.
12V짜리는 힘이딸려서 자꾸 멈추더라구요
좀더 자세하게 보면 토크가 30Nm 이상정도면 충분 할 것 같기도 합니다.

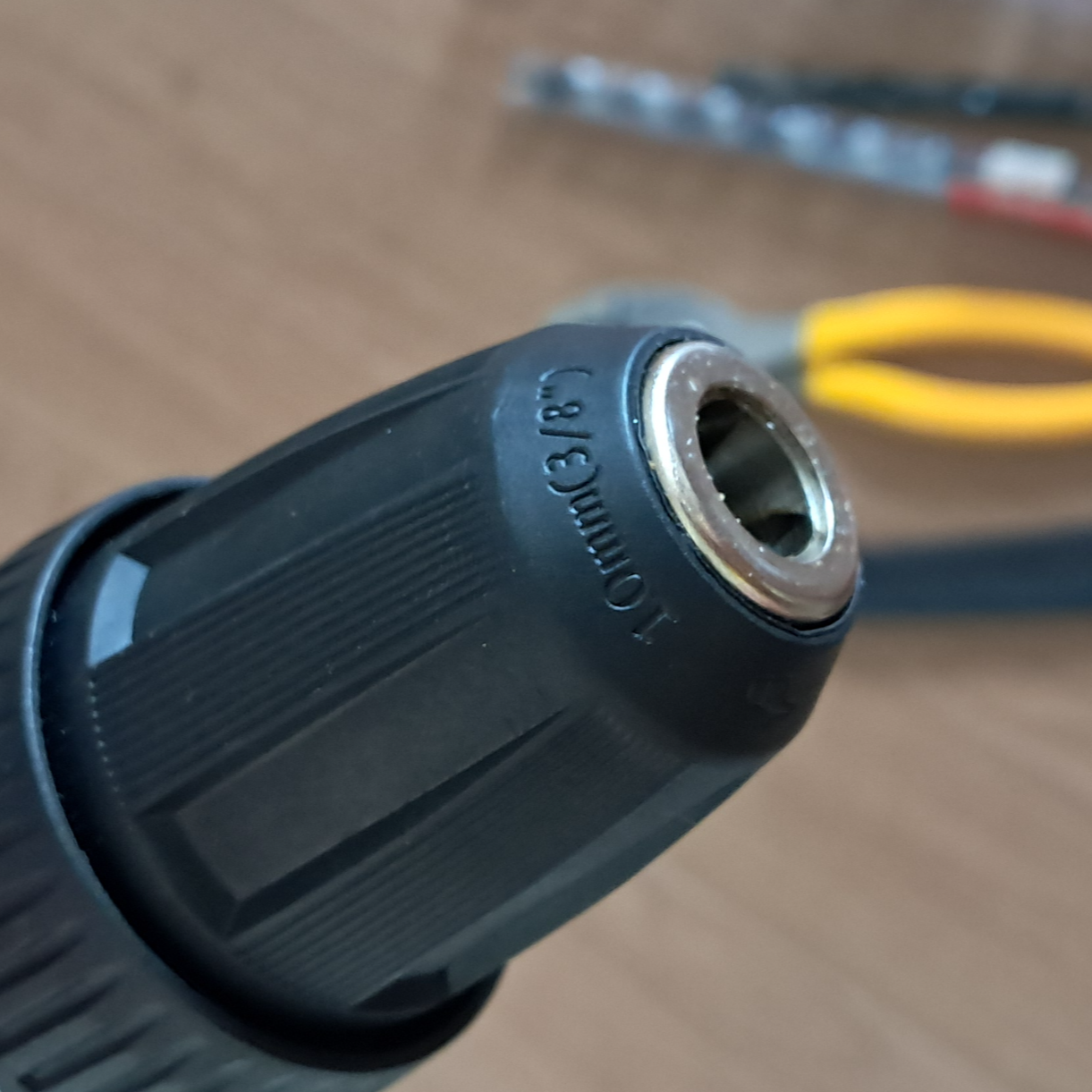

드릴 척의 크기도 잘 보셔야합니다.
제껀 10mm였는데 처음에 12mm 드릴날을 사가지고 못끼우고 다시 환불하고 10mm로 바꾼 경험이 있습니다.
개인적으로는 12mm를 추천하는데, 10mm 여도 가능은 합니다.

금속용 드릴이랑 나무용 드릴의 체결되는 부분을 잘 보시고 자신의 전동드릴에 들어갈 수 있을지 판단하여 사시길 바랍니다.


3. 준비물(재료) : 약 23,000원(행보드 제외)

  - 행보드 : 행보드 가로세로 두께 치수 확인 및 피스(나사) 포함 여부 확인
  - 자작나무 합판(18t) : 약 20,000원
    ※ 가로는 치닝디핑 폭만큼, 세로는 행보드만 설치할꺼면 행보드 보다 10cm 정도 크게, 다른 것도 설치할꺼면 설치크기 생각해서 더 크게)
  - 10m 볼트너트 세트(6EA, 와셔 2개 포함) : 개당 500원
    ※ 길이는 합판두께 + 치닝디핑 사각봉 두께 + 10mm 정도
  - 피스(개수는 행보드에 맞게) : 개당 200원? 여튼 쌈
    ※ 행보드 두께 + 합판두께(행보드살때 같이 주면 필요없음)

드릴날 이랑 볼트너트, 피스는 근처 건재상이나 철물점에 가서 사시는게 더 싸고 빠르고,
몽키나 플라이어는 공구상가도 좋고 아님 다이소꺼 쓰셔도 무방합니다.
자작나무 합판은 네이버 쇼핑몰에서 배달로 시켰는데 사이즈랑 두께랑 다 정하면 가격나오고 그만큼 금액 설정해서 결제하면 되는 시스템이라 편합니다. 제가 산 곳 링크 첨부할게요

https://naver.me/Fu6dYpoB


4. 설치 방법

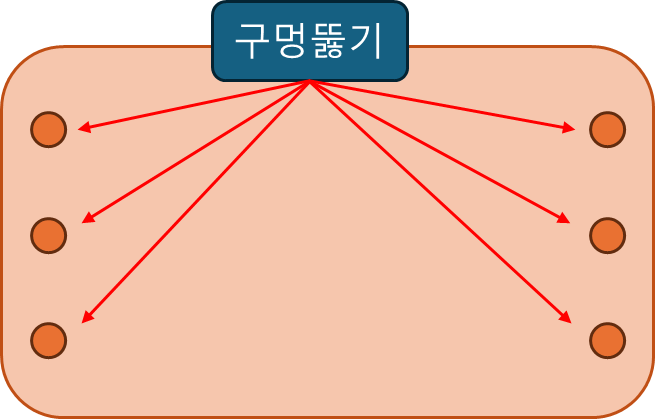

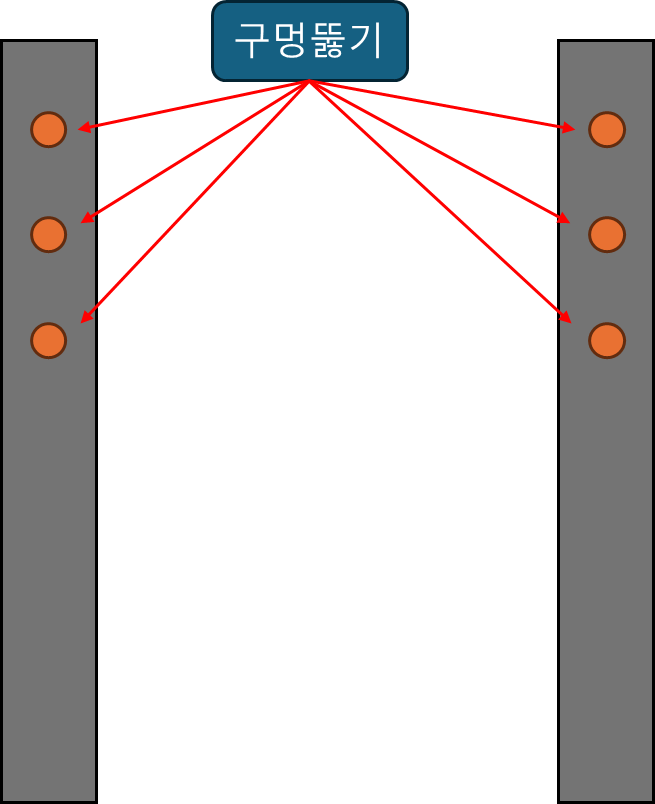

   - 치닝디핑 수직바 상단에 10mm 또는 12mm구멍을 좌우 3개씩 6개를 뚫는다.(이미 뚤려있으면 생략)

     ※ 합판의 높이가 20cm 이하일 경우에는 2개씩만 뚫어도 충분 할 것 같음

   - 치닝디핑의 구멍에 맞게 합판에도 12mm 구멍을 뚫는다.
     ※ 구멍은 처음에 작은 드릴로 한번 뚫고, 그 뒤에 큰 드릴로 뚫을 것.

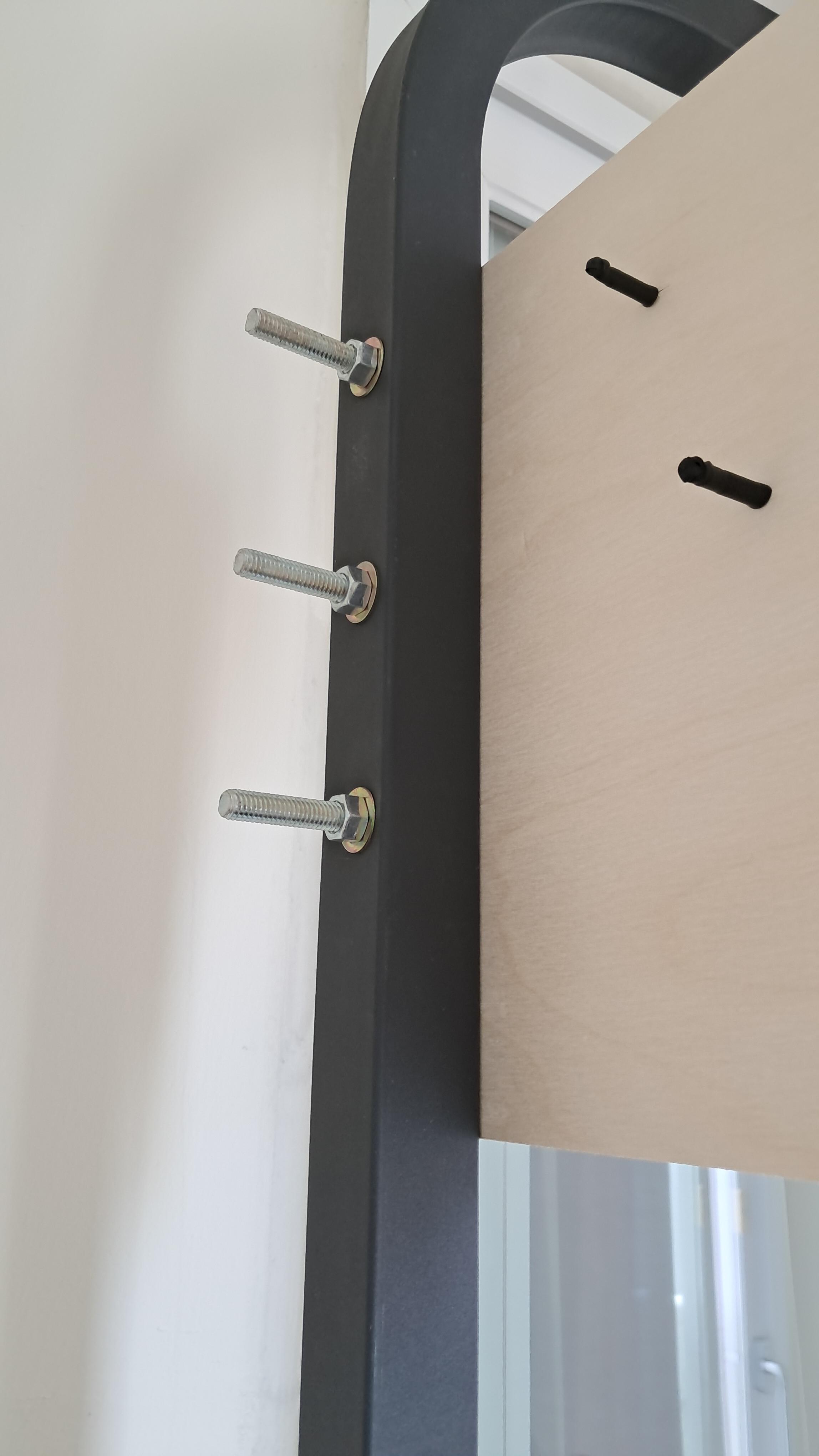

   - 합판과 치닝디핑을 볼트로 체결한다. 이때 와셔가 합판 앞과 치닝디핑 수직바 뒤에 하나씩 들어가도록 체결한다.



   - 합판에 행보드를 피스로 체결한다.

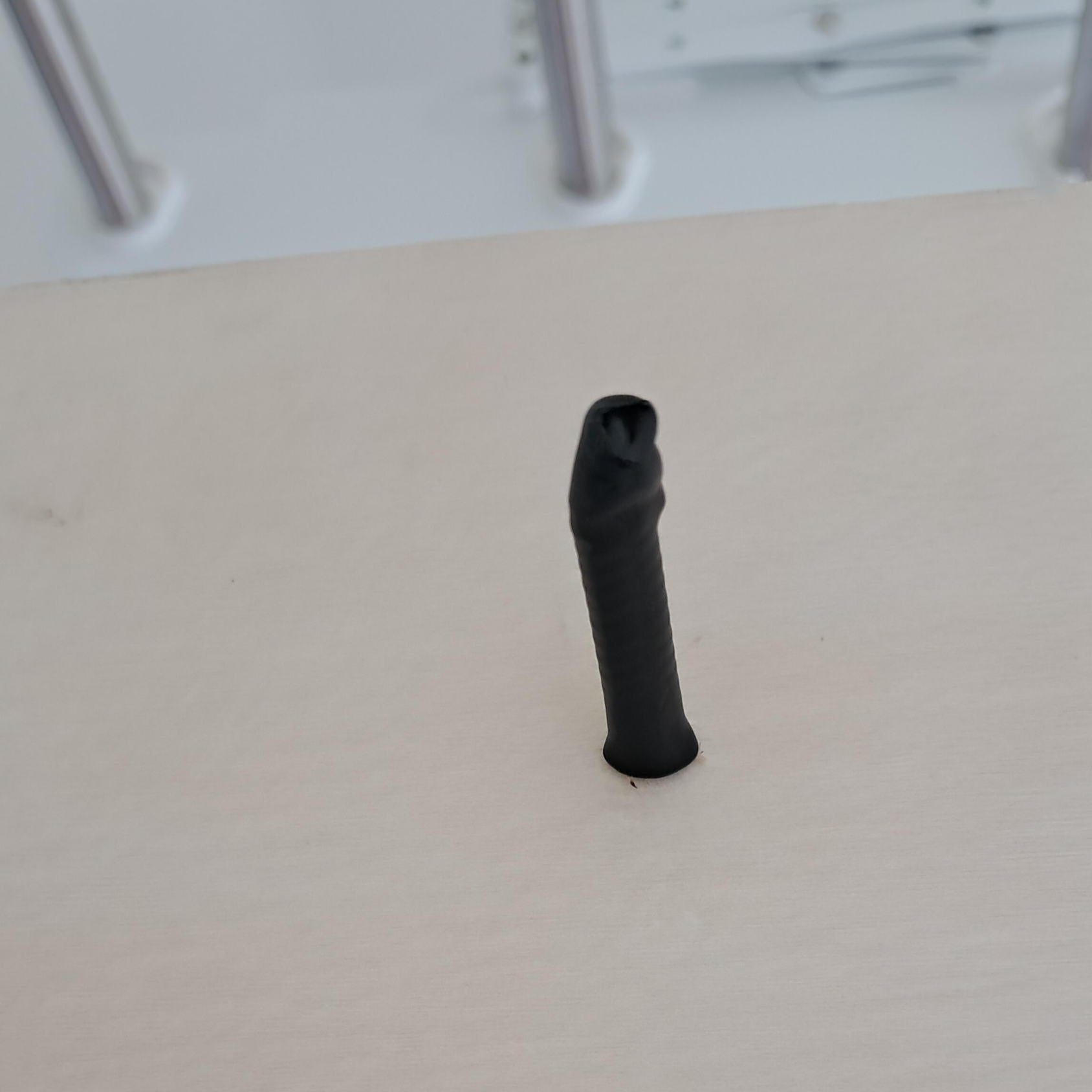

   - 피스 끝부분이 합판 뒤로 튀어나올텐데 니퍼로 짤라버리거나 수축튜브를 이용하여 날카로운 부분을 없애준다.

   - 즐겁게 트레이닝 한다.



이상 치닝디핑에 행보드 설치하기 방법 이었습니다.



여러분도 즐거운 클라이밍 생활하시기 바랍니다. 감사합니다.

질문은 댓글로 남겨주시면 답변해드리도록 하겠습니다!
